现场数显涡轮流量计

更新:2015-3-9 21:05:06      点击:
  • 型号:LWGY
  • 提交订单
介绍

涡轮流量计


 1 简介

     涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。


      涡轮流量计适合于测量粘度低的液体,具有精度高、可承受的工作压力大、介质的温度范围宽等特点。广泛用于石油化工、冶金、科研等领域,也可用于食品行业和液压系统上。前置放大器按输出信号型式分为:电压脉冲型、4~20mA标准电流信号输出型。按防爆型式分为普通型(非防爆)、隔爆型、本安型。流量检测器有普通型、耐磨型和防腐蚀型,其中耐磨型除轴承和轴采用硬质合金(25mm口径以下轴承采用红刚玉)外,并设计成对叶轮有适当的反推力,使之更适合于测量汽油等润滑性能较差的液体。防腐蚀型在压力不超过1MPa,介质温度为常温下,可采用全塑结构。

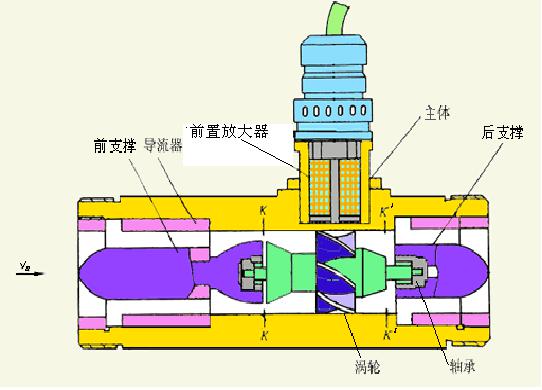

 2 流量计结构

涡轮流量计由

(1)主体

(2)前支撑

(3)涡轮

(4)前置放大器

(5)后支撑

6)导流器

        (7)轴承等组成。

 3 主要技术参数

公称口径: 管道式:DN4~DN200


插入式:DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
高精度的可达0.2级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式: (1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上

传输距离: 传感器至显示仪距离可达500m。

 4 流量范围

公称

通径

Dn

(mm)

流   量   范   围

公称

压力

PN

Mpa

最大

压力

损失

Mpa

基本误差限

±0.2%

基本误差限

0.5%

基本误差限

1.0%

下限

上限

下限

上限

下限

上限

0.5









0.004

0.012

1.64



0.15



1









0.007

0.021

2*

-

-

-

-

0.010

0.130

3*

-

-

-

-

0.040

0.250

0.12

4*

-

-

-

-

0.04

0.25

4

6.3

16*

25*

35*(注1



6





0.1

0.6

0.1

0.6

0.08

10





0.25

1.2

0.2

1.2

12

0.8

2.5

0.4

2.5

0.25

2.5

15

1.2

4

0.6

4

0.4

4

20

1.5

7

1.1

7

0.7

7

25

2

10

1.6

10

1

10

0.04

32

3.2

16

2.5

16

1.6

16

40

4

20

3

20

2.5

25

410

50

8

40

4

40

4

40

65

12

60

6

60

6

60

1.62.5



80

20

100

10

100

10

100

100

25

160

20

160

16

160

150

50

300

40

300

40

400

200

120

600

100

600

80

800

1.62.54

250*

200

1000

160

1000

120

1200

300*





250

1600

180

1800

 5 流量计型号规格代码

型号

规格代号

说明

LW  ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

涡轮式流量仪表



G  ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

流量计



Y  ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

液体



-公称通径

-0.5

0.5mm(管螺纹G1/4"

-1

1mm(管螺纹G1/4"

-2    ┄┄┄┄┄┄┄┄┄┄┄┄

-3    ------------------------------------

2mm(管螺纹G1/4"

3mm(管螺纹G1/4"

4mm(管螺纹G1/4"

6mm(管螺纹G3/8"、夹持型、法兰型、快卸型)

10mm(管螺纹G1/2"、夹持型、法兰型、快卸型)

12mm(管螺纹G1;;、夹持型、法兰型、快卸型)

15mm(管螺纹G1"、夹持型、法兰型、快卸型)

20mm(管螺纹G1"、夹持型、法兰型、快卸型)

25mm(管螺纹G1 1/4"、夹持型、法兰型、快卸型)

32mm(管螺纹G1 1/2"、夹持型或法兰型、快卸型)

40mm(法兰型、快卸型)

50mm(法兰型、快卸型)

65 mm(法兰型、快卸型)

80mm(法兰型、快卸型)

100mm(法兰型、快卸型)

150mm(法兰型)

200mm(法兰型)

250mm(法兰型)

300mm(法兰型)

-4    ┄┄┄┄┄┄┄┄┄┄┄┄

-6    ┄┄┄┄┄┄┄┄┄┄┄┄

-10   ┄┄┄┄┄┄┄┄┄┄┄┄

-12   ┄┄┄┄┄┄┄┄┄┄┄┄

-15   ┄┄┄┄┄┄┄┄┄┄┄┄

-20   ------------------------------------

-25   ┄┄┄┄┄┄┄┄┄┄┄┄

-32   ┄┄┄┄┄┄┄┄┄┄┄┄

-40   ┄┄┄┄┄┄┄┄┄┄┄┄

-50   ┄┄┄┄┄┄┄┄┄┄┄┄

-65   ┄┄┄┄┄┄┄┄┄┄┄┄

-80   ┄┄┄┄┄┄┄┄┄┄┄┄

-100  ┄┄┄┄┄┄┄┄┄┄┄┄

-150  ┄┄┄┄┄┄┄┄┄┄┄┄

-200  ┄┄┄┄┄┄┄┄┄┄┄┄

-250  ┄┄┄┄┄┄┄┄┄┄┄┄

-300  ┄┄┄┄┄┄┄┄┄┄┄┄

组合型

M

当流量计与转换器构成一体时标志

流量计结构代号

A  ┄┄┄┄┄┄┄┄┄┄┄

B  ┄┄┄┄┄┄┄┄┄┄┄

C  ┄┄┄┄┄┄┄┄┄┄┄

普通型

耐磨型

防腐蚀型

精度等级

A  ┄┄┄┄┄┄┄┄┄┄

B  ┄┄┄┄┄┄┄┄┄┄

C  ┄┄┄┄┄┄┄┄┄┄

基本误差限±1.0%

基本误差限±0.5%

基本误差限±0.2%

连接方式*

G   ┄┄┄┄┄┄

R   ┄┄┄┄┄┄

F   ┄┄┄┄┄┄

J   ┄┄┄┄┄┄

K  ┄┄┄┄┄┄┄

非螺纹密封的管螺纹型

用螺纹密封的管螺纹型

法兰连接型

夹持型

快卸连接

公称压力

S1  ┄┄┄┄┄┄

S2  ┄┄┄┄┄┄

S3  ┄┄┄┄┄┄

S4  ┄┄┄┄┄┄

S5  ┄┄┄┄┄┄

S6  ┄┄┄┄┄┄

S7  ┄┄┄┄┄┄

PN1.6Mpa

PN2.5Mpa

PN4.0Mpa

PN6.3Mpa

PN16Mpa(通径≤50mm

PN25Mpa(通径≤50mm

PN32Mpa(通径≤50mm

防爆要求

/NE ┄┄

/EX ┄┄

不防爆

防爆等级

选用项


/

例:HTLTUQACAG SX
